1. 產品說明
本產品是針對電梯發生困人報警時，進行緊急救援語音通話的而定制開發的電梯緊急救援裝置，
不但可以主動撥打緊急救援電話，還具有電梯物聯網的功能。
l 安裝簡單
l 兼容電梯五方對講
l 主動報警救援通話，支持指定電話呼入（需SIM支持）
l 具備電梯物聯網功能
2. 技術參數
類別 | 規格參數 |
移動運營商 | 全網通（移動、聯通、電信） |
通訊頻段 | LTE-FDD：B1/B3/B5/B8 |
網絡延時 | ≤500MS |
電梯品牌 | 支持所有電梯品牌 |
緊急救援通話 | 支持移動語音通話、網絡語音通話、電話黑白名單 |
電梯物聯網 | 支持電梯遠程狀態監控，故障報警、統計及遠程管理。 |
五方對講 | 兼容德凌，革邦等4線主流五方對講 |
工作電壓 | 12V-24V DC |
最大功率 | ≤ 5W |
工作溫度 | -10℃ 到 +60℃ |
工作濕度 | 10%-90%（無冷凝） |
安裝方式 | 主機導軌式安裝，副機內置嵌入式安裝 |
3、接口面板描述
（1）接口定義
接口定義 | 說明 |
電源供電 | 12V-24V DC（如接入五方對講，必須與五方對講系統電源電壓一致，以免燒毀五方對講系統）。 |
RS485 | 對接支持RS485接口的電梯系統，波特率≤115200，半雙工。 |
CAN | 對接支持CAN總線接口的電梯系統，波特率≤100k。（可選） |
| RS232 | 對接支持RS232接口的電梯系統，波特率≤115200。全雙工。（可選） |
開關量 | 支持1路輸入，1路輸出（干接點）。 |
| 語音對講 | 并入五方對講系統的R、L端。（與開關量共用接口，功能二選一）。 |
（2）LED指示燈定義
LED指示燈 | 說明 |
電源指示 | 常亮：電源供電正常。 |
運行狀態指示 | 快速閃爍：系統正在啟動或者升級。 1秒閃爍：系統運行正常。 |
云連接狀態 | 常亮：云連接正常。 |
故障告警指示 | 常亮：無SIM卡或者SIM異常。 亮1秒滅1秒：系統與電梯系統連接失敗。 |
移動網絡狀態 | 慢閃：正在連接移動網絡。 常亮：移動網絡連接成功。 閃亮：有網絡數據交互。 |
移動信號強度 | 全 滅：無信號。 亮1燈：信號質量差，數據通訊差，容易掉線。 亮2燈：信號質量中等，數據通訊正常。 全 亮：信號質量優，數據通訊正常，無延時。 |

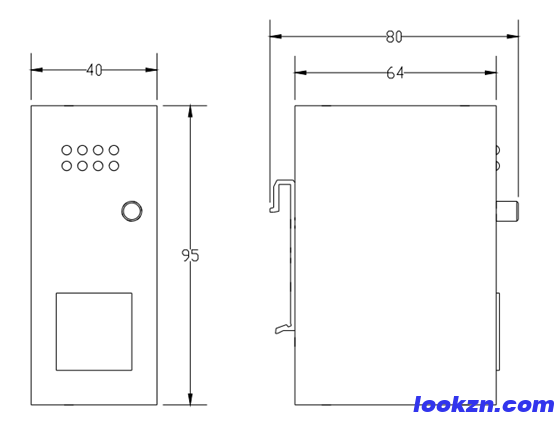

4. 安裝尺寸
具體安裝尺寸要求如下（單位：mm）：
5. 安裝調試
l 確認檢查：確認五方對講連接正確，電源電壓匹配正確，4G天線連接良好，SIM卡已插入。
l 上電啟動：觀察各指示燈是否正常。正常情況運行燈閃爍，信號強度指示正常，云連接燈亮。
l 設備綁定：使用微信小程序，登錄->掃一掃->選擇電梯進行綁定（電梯檔案需先在電梯物聯網云建立好）。

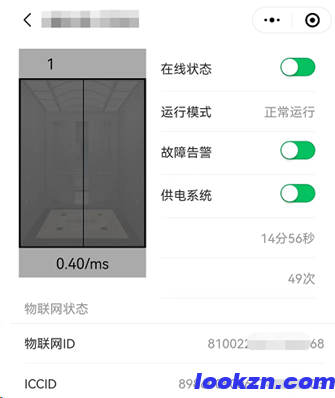

l 觀察測試：進入小程序電梯->實時狀態，現場操作電梯運行，觀察小程序電梯實時狀態是否正確。
如開關門，運行方向，運行模式等。

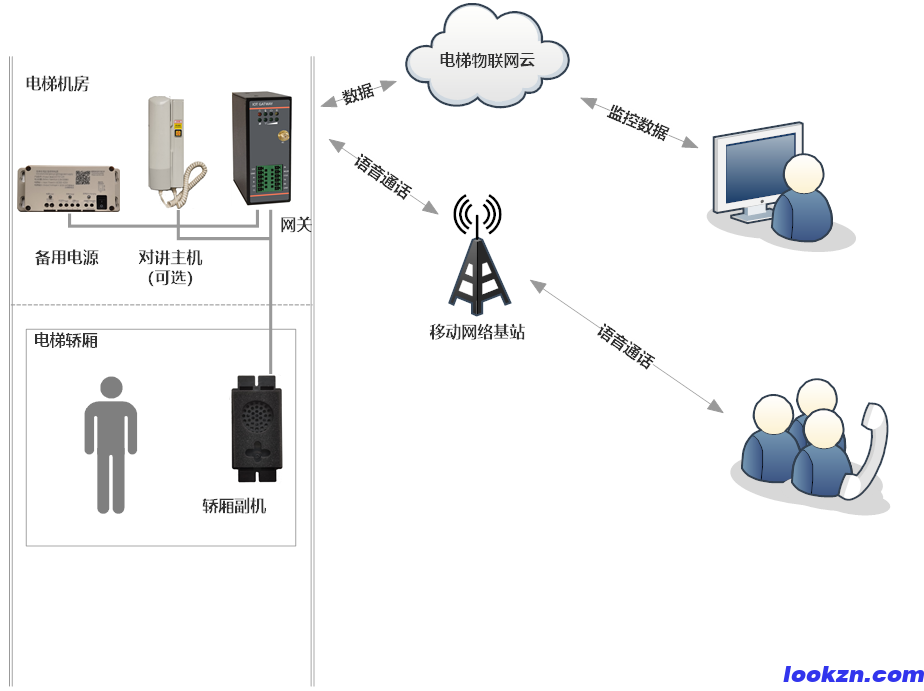

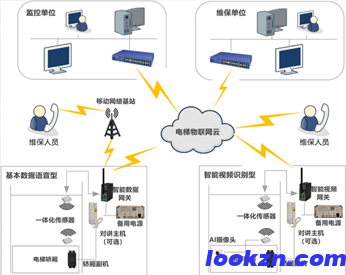

6. 典型應用方案
