1.項目背景
隨著城市化進程的推進，越來越多的人口將向城市遷移。城市離不開樓宇， 而電梯無疑將扮演更重要的角色。如何及時發現電梯潛在隱患，讓乘梯更安全， 同時大幅降低電梯運維成本成為電梯廠商急需解決的難題。在此背景下，市面上 出現很多電梯物聯網解決方案，但大多都是獨立于電梯控制系統，通過外加若干 傳感器來采集電梯運行狀態，計算電梯故障。由于外加傳感器的不穩定，極大幾 率造成計算錯誤，出現故障的誤判誤報，造成不必要的人力物力的浪費。要解決 此類問題，最好的方法是與電梯控制系統進行對接，但目前電梯控制系統沒有標 準通用協議，不便于大量應用這種方案。介于這種種問題，我司創新性研制出一 種電梯物聯網系統，即通過簡化的一體化傳感器準確采集電梯數據，無誤報無漏 報，并且安裝調試簡單便捷。
2.系統方案設計
我司電梯物聯網系統是由智能網關、簡化的一體化傳感器、緊急求助裝置、
AI 視頻監控?cái)z像頭以及電梯控制器等主要設備組成，適合定制對接第三方電梯
物聯網云。可精確獲取電梯運行數據，統計電梯運行時間，運行次數，上報電梯
實時狀態。準確無誤判斷電梯故障，并主動上報故障并統計故障次數。AI 攝像頭
可完美接入安防監控系統，并具有識別電動車進入轎廂的危險行為，進行語音提
醒并報警，可阻止電梯的運行。
為了確保系統穩定可靠運行，本系統采用邊緣計算技術，即前端采集計算高
度一體化，通過數據的優先級別前端優化過濾處理，減少數據量的傳輸，以及云
服務器的壓力
3.系統應用方案
為了適合不同應用場景，我司電梯物聯網系統分為基本數據語音型和智能視 頻識別型兩種應用方案。

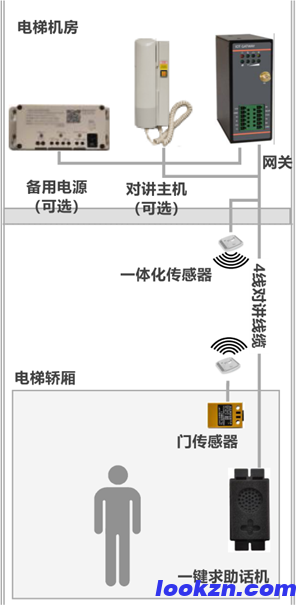

3.1. 基本數據語音型
基本數據語音型由智能網關、簡化的一體化傳感器、門傳感器以及緊急求助裝置等主要設備組成?？刹杉娞葸\(yùn)行數據、判斷故障并報警、統計運行報警。
可主動撥打求助電話及電話白名單電話呼入。

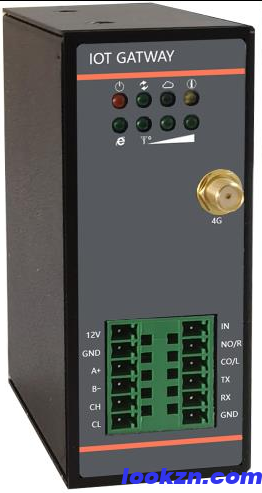

3.1.1. 物聯網數據語音網關
l主控采用ARM 系列嵌入式高性能處理器，精確計算電梯運行狀態，準確判斷電梯故障并上報。
l支持多種云連接協議（MQTT、TCP、COAP、私有定制），適用各種云服務系統的對接。
l采用4G Cat.1 技術可靠穩定進行網絡數據傳輸，性能優于NB、GPRS，性價比較4G 高。
l支持一鍵緊急求助語音通話。可在轎廂主動撥打維保人員求救電話，無需后臺操作。支持黑白名單語音電話呼入。
l安裝簡便，主要安裝在機房。
l運行狀態：上行、下行、停止、速度。
l故障判斷：手動報警（困人）、沖頂、蹲底、超速、異常移動 非門區停 靠、反復開門。
3.1.2. 一體化傳感器
l供電12VDC。
l接口支持RS485，網口。
l無線數據傳輸，解決電梯井道內的數據通信難的問題。
l集成化樓層采集功能，準確獲取電梯位置信息，100%無誤報。
l安裝調試簡單，A 型安裝電梯井道頂，B 型安裝轎廂上。
3.1.3.一鍵語音求救裝置
五方對講
l通話雙向清晰
l支持按鍵報警

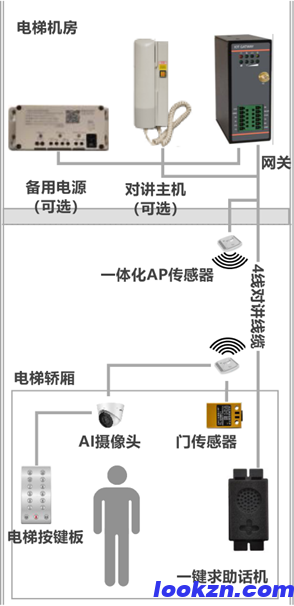

3.2.智能識別視頻型
智能識別視頻型由智能網關、簡化的一體化傳感器、門傳感器、緊急求助裝
置、AI 視頻監控?cái)z像頭以及電梯控制器等主要設備組成。可采集電梯運行數據、
判斷故障并報警、統計運行報警?？芍鲃?dòng)撥打求助電話及電話白名單電話呼入。
具有識別電動車進入轎廂的危險行為，進行語音提醒并報警，可阻止電梯的運行。
3.3.物聯網視頻網關
主控采用ARM 系列嵌入式高性能處理器，精確計算電梯運行狀態，準確判斷電梯故障并上報。
l支持多種云連接協議（MQTT、TCP、COAP、私有定制），適用各種云服務系統的對接。
l采用4G Cat.4 技術，可靠穩定進行網絡視頻數據傳輸。
l支持一鍵緊急求助語音通話?？稍谵I廂主動撥打維保人員求救電話，無需后臺操作。支持黑白名單語音電話呼入。
l安裝簡便，主要安裝在機房。
l運行狀態：上行、下行、停止、速度。
l故障判斷：手動報警（困人）、沖頂、蹲底、超速、異常移動 非門區停靠、反復開門，電動車入內。
3.3.1.一體化AP 傳感器
l供電12VDC。
l接口支持RS485，網口。
l無線AP 網絡數據傳輸，解決電梯井道內的數據通信難的問題。
l集成化樓層采集功能，準確獲取電梯位置信息，100%無誤報。
l安裝調試簡單，A 型安裝電梯井道頂，B 型安裝轎廂上。
3.3.2.一鍵語音求救裝置
l五方對講
l通話雙向清晰
l支持按鍵報警
3.3.3.AI 監控?cái)z像頭
l可識別電動車進入電梯的危險行為。
l支持語音報警提醒。
l一路繼電器干接點輸出，可接電梯開門按鈕，動作后阻止電梯運行。
l支持安防監控的接入
l支持報警視頻預錄
l支持遠程播放及回放視頻。
